Alteración NBIC de Recipiente e Instalación de Haz Tubular Tipo U para Cambio de Servicio

• Motivo de Alteración: La alteración es debido a un cambio de servicio del equipo.
• Descripción de la Alteración: Cambio de Servicio de Recipiente Drenaje Cerrado a Calentador de Crudo, mediante la instalación de un Haz tubular en una de las cabezas del recipiente.
• Capacidad: El recipiente tiene unas dimensiones de 10ft OD y 20ft S/S. fabricado por otros con estampe ASME U.
• Código de Construcción Original: ASME BPVC Sec. VIII Div. 1.
• Código de Reparación: NBIC Parte 3.
• Materiales Originales: Carcasa de recipiente: SA-516-70, Cabezales: SA-516-70.
• Materiales nuevos: Cabeza y carcasa del channel: SA-516-70, Boquillas: SA-106-B/SA-516-70, Bridas: SA-105N, Tubos U: SA-179.

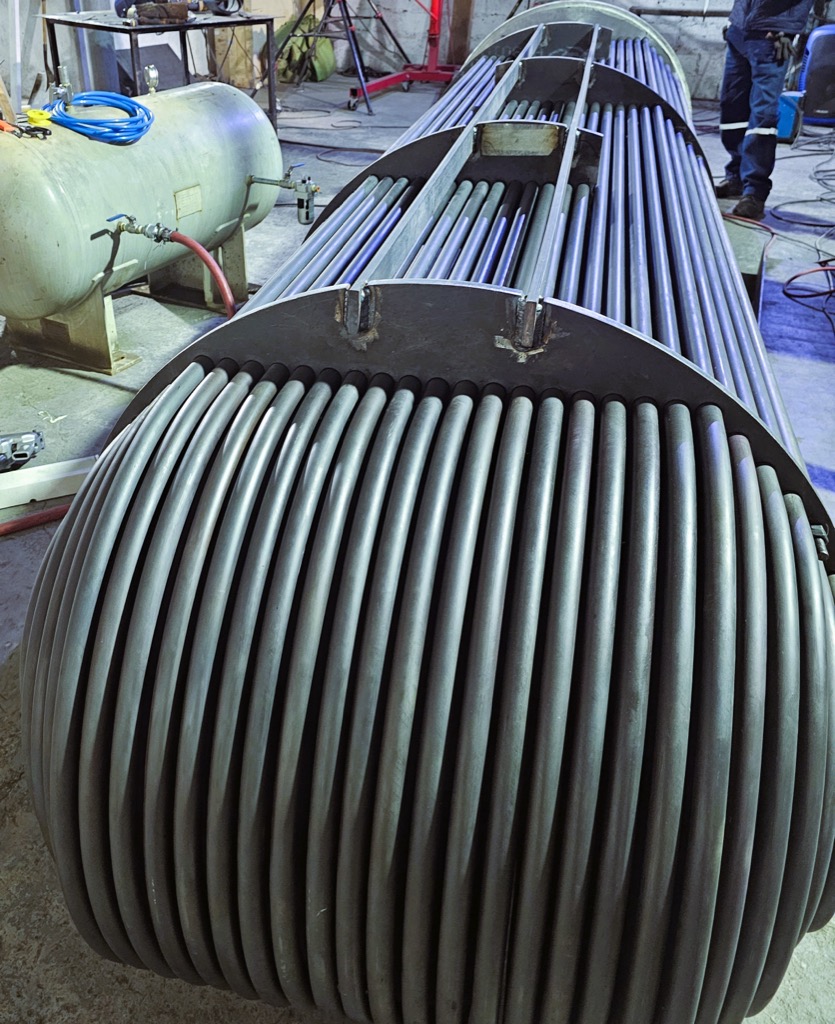

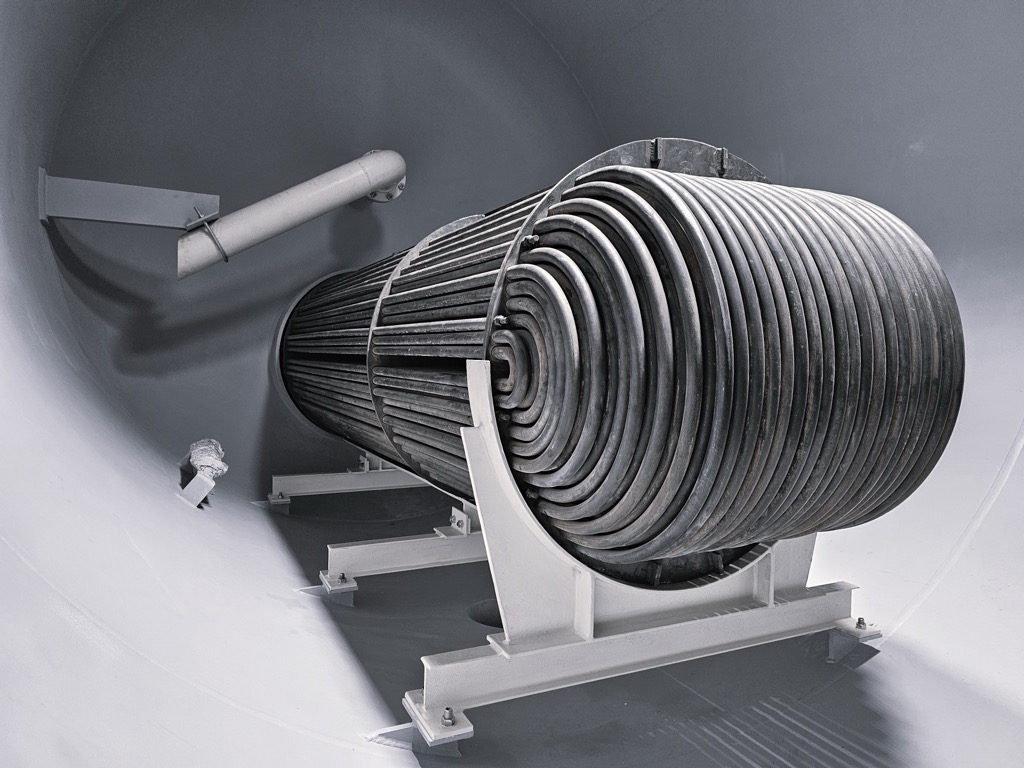

• Solución: Diseño e Instalación de una boquilla de 47”OD en una cabeza, en la cual se instaló un Haz Tubular tipo U, con su respectivo casco, este haz tubular y su casco se diseñó, fabricó y certificó como una parte ASME U. La boquilla de 47”OD instalada en la cabeza fue una alteración realizada conforme al NBIC Parte 3 y certificada R.

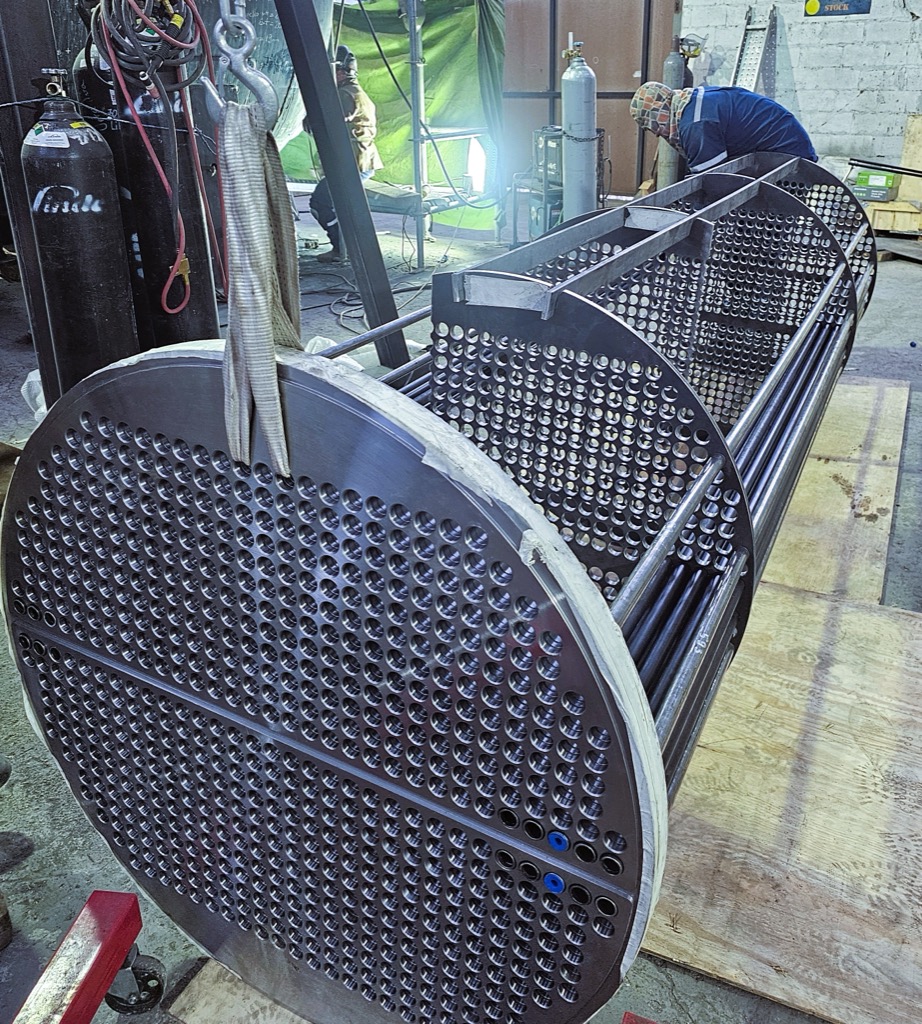

• Alcance: Diseño, planos, procura de materiales, calificación de WPS’s y soldadores, fabricación de haz tubular, fabricación e instalación de boquilla nueva de 47”OD en recipiente, aseguramiento y control de calidad, END, prueba hidrostática lado carcasa y lado tubos, Certificación y Estampe R.
