Reparación NBIC de Regenerador de Catalizador

• Descripción del daño: Fisuras en Boquillas.
• Mecanismos de daño: Creep–fatigue asistido por cargas externas de tubería + gradientes térmicos cíclicos.
• Código de Construcción Original: ASME BPVC Sec. VIII Div. 1
• Código de Reparación: NBIC Parte 3.

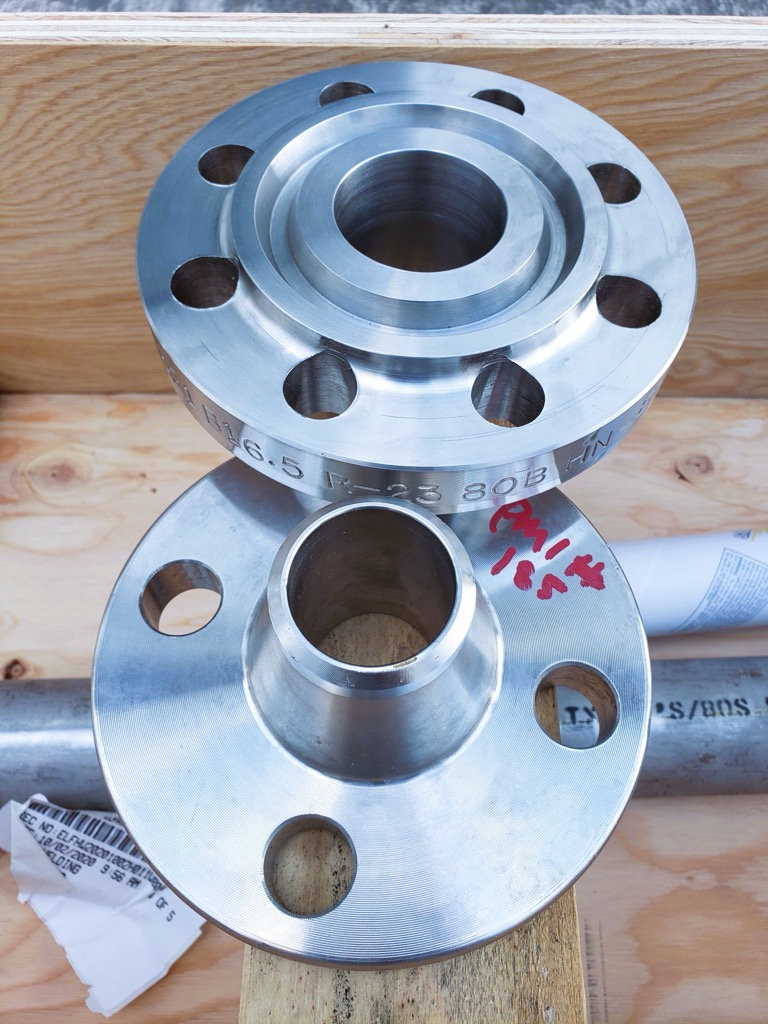

• Materiales Originales: Carcasa de recipiente: SA-240 Tp. 321, Boquillas: SA-312 Tp. 321, Bridas: SA-182 F321.

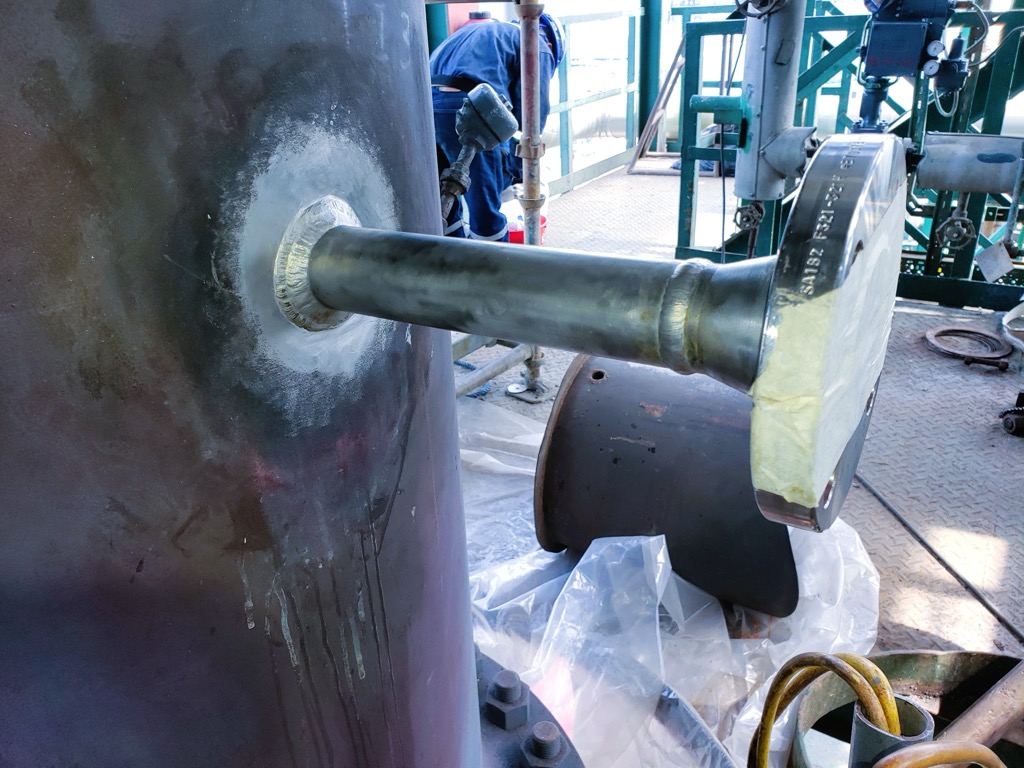

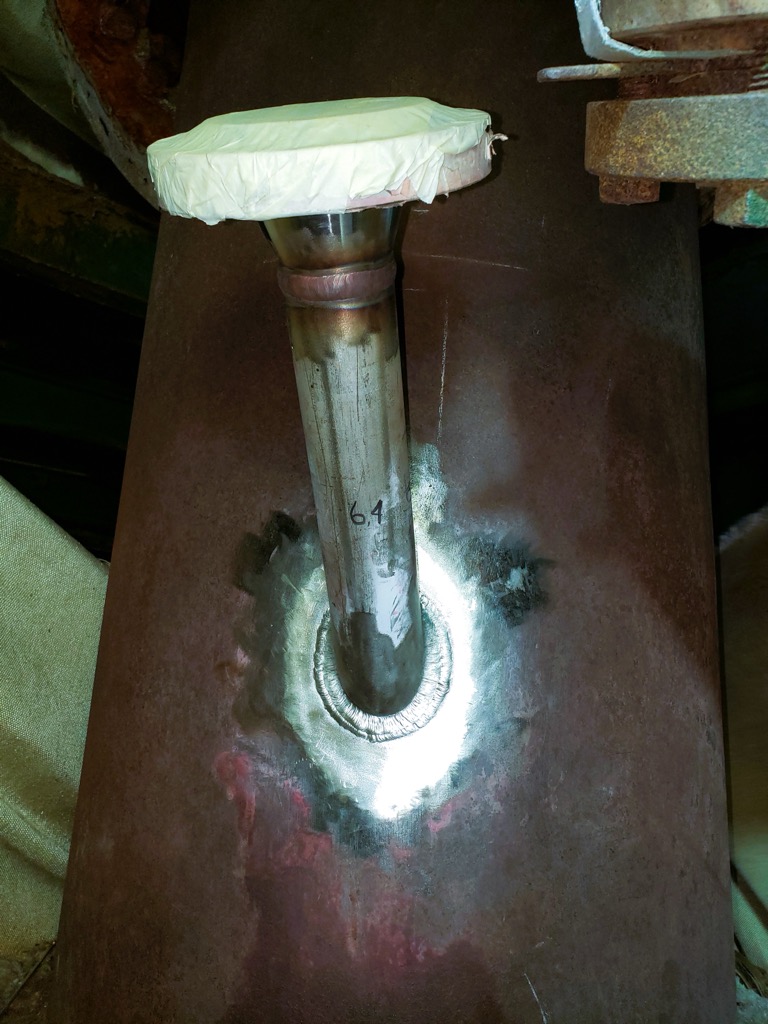

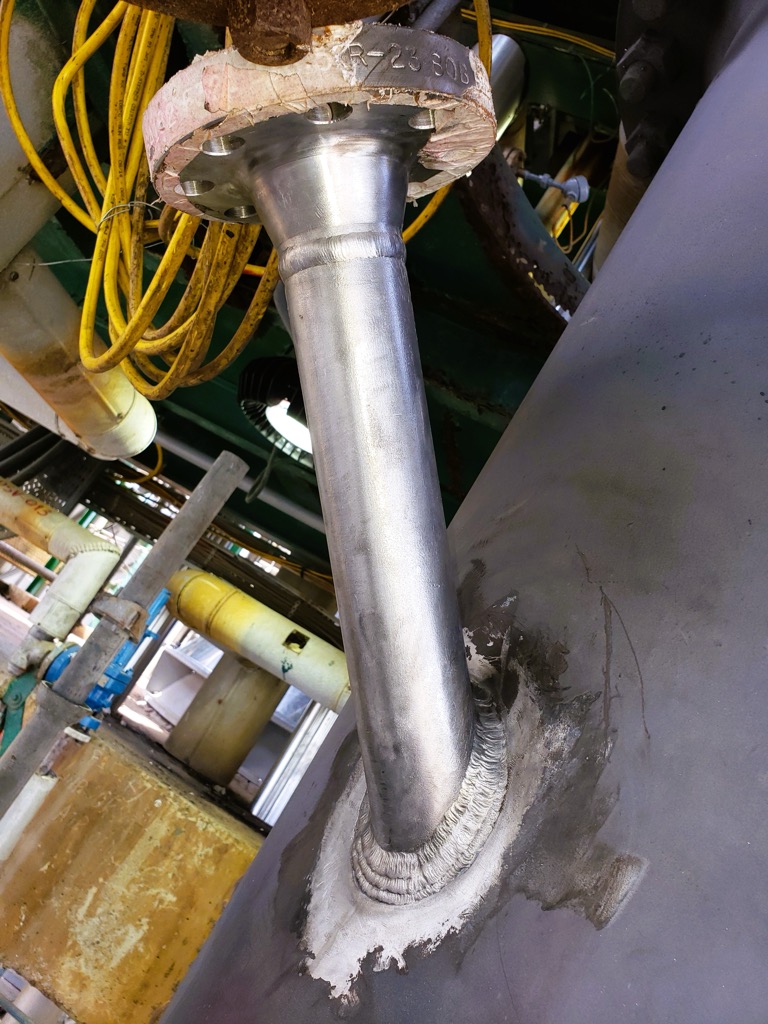

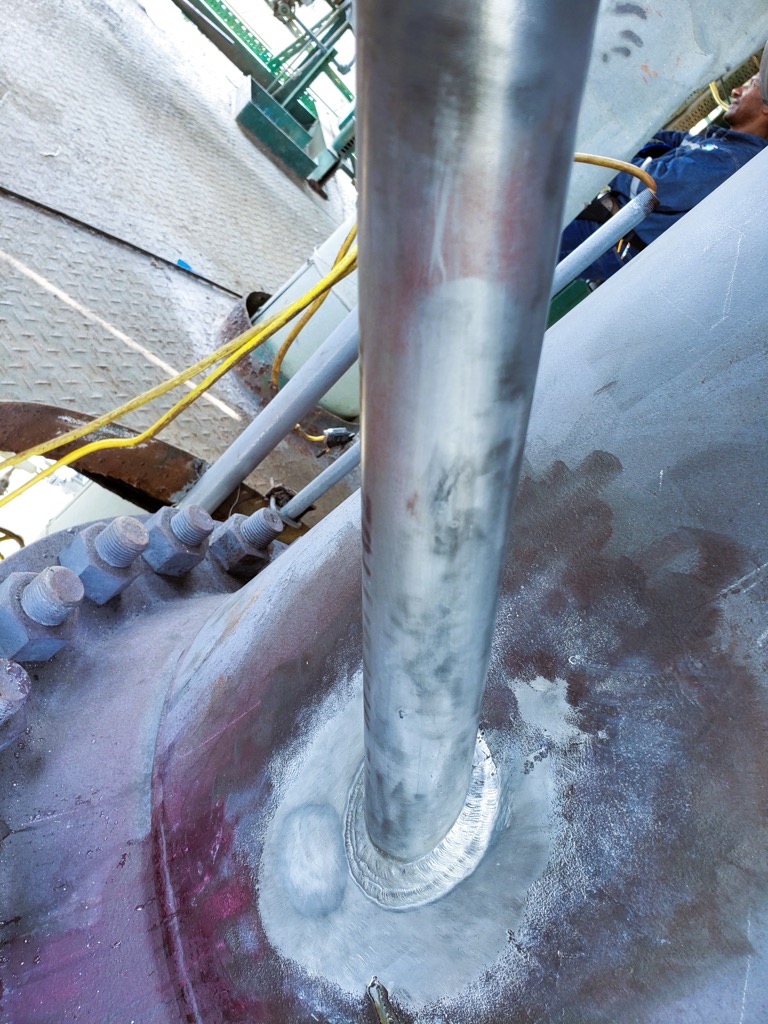

• Solución: Se reemplazó las boquillas defectuosas, se realizó los END correspondientes y se certificó R la reparación.
• Alcance: Procedimiento de reparación, planos, ITP, procura de materiales, calificación de WPS’s y soldadores, fabricación y reemplazo de boquillas en recipiente, aseguramiento y control de calidad, END, decapado y pasivado, Certificación y Estampe R.
• Resultado: Retorno seguro de equipo a operación dentro del plazo.
