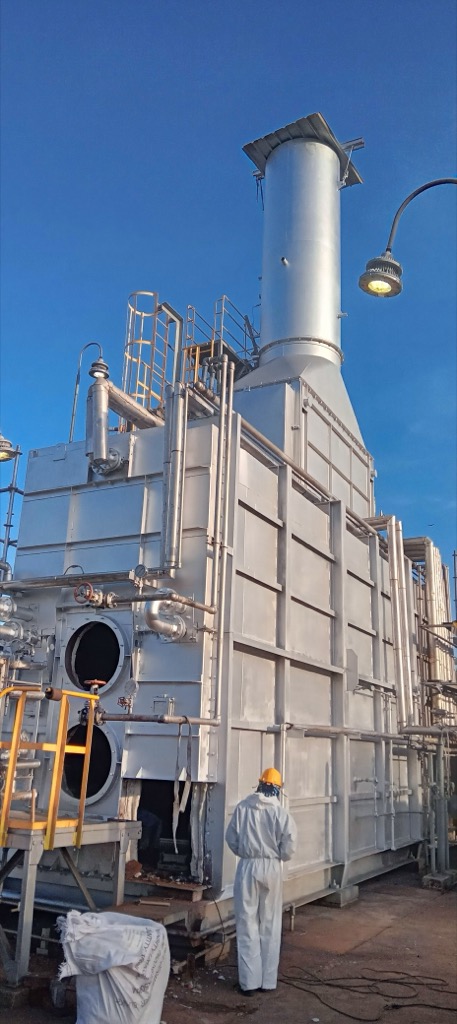

Reparación de Horno de Fuego Directo (Fired Heater)

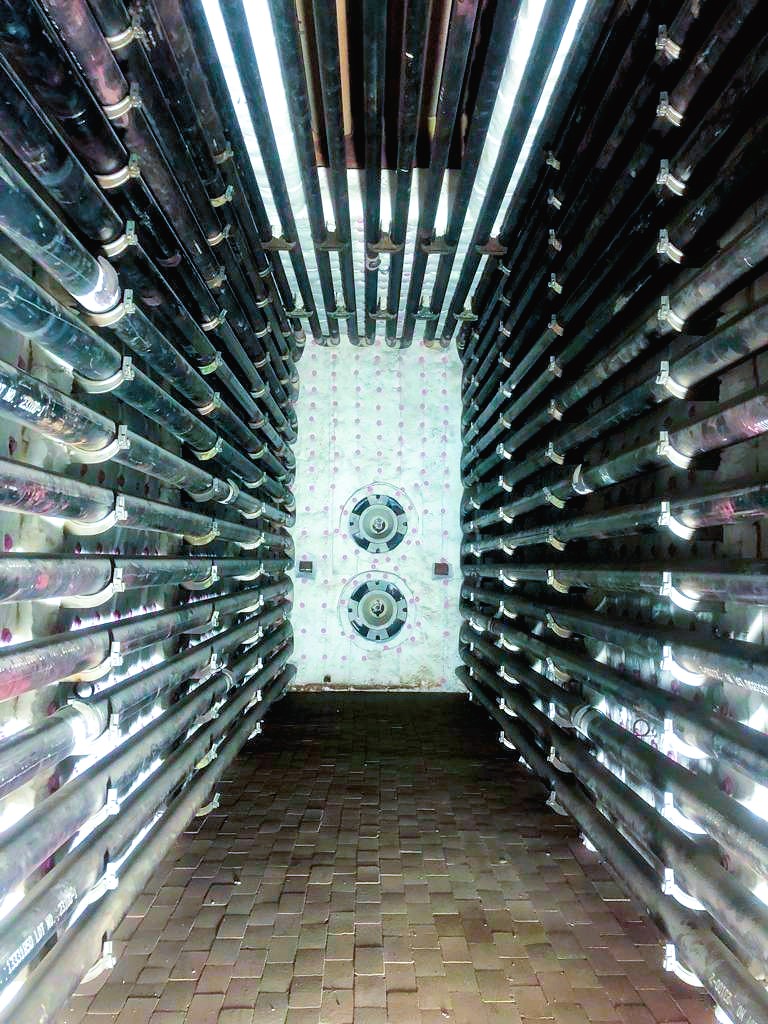

• Descripción del Daño: Los tubos de la zona de radiación (Paredes y Techo) presentan deformaciones permanentes excesivas y coque interno.
• Mecanismo de Daño: Sobre calentamiento a corto plazo.
• Capacidad: Superficie de Calefacción Serpentín de Radiación: 192m²
• Código de Construcción Original: API-560/ASME BPVC Sec. VIII Div. 1.
• Código de Reparación: NBIC Parte 3.

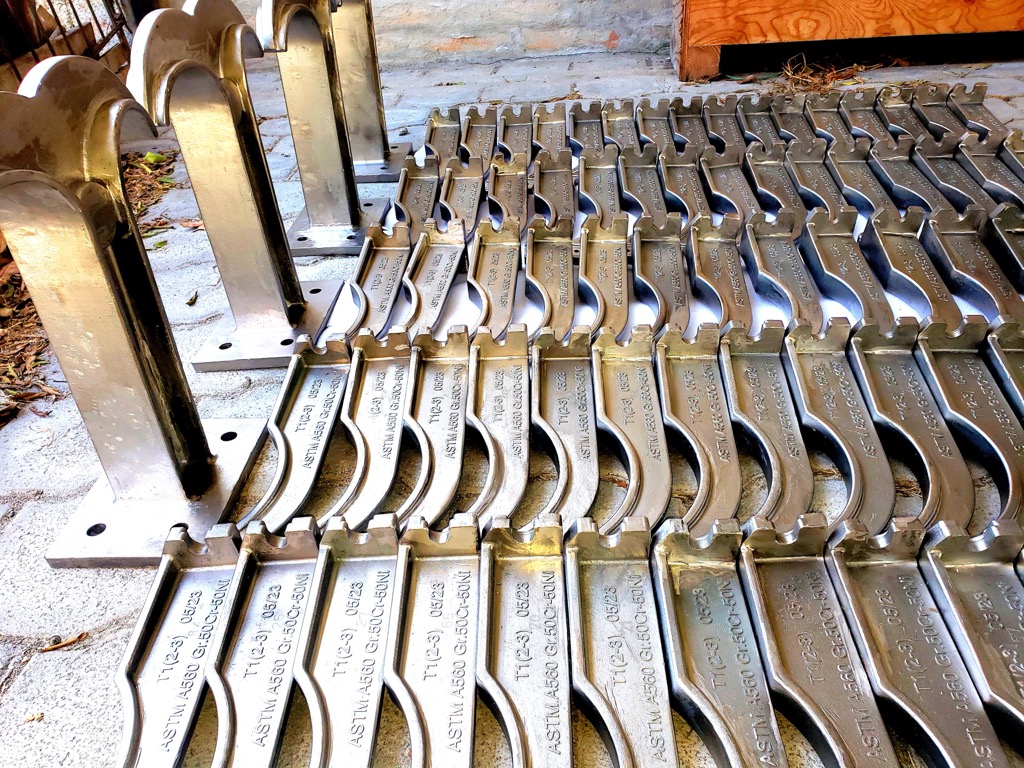

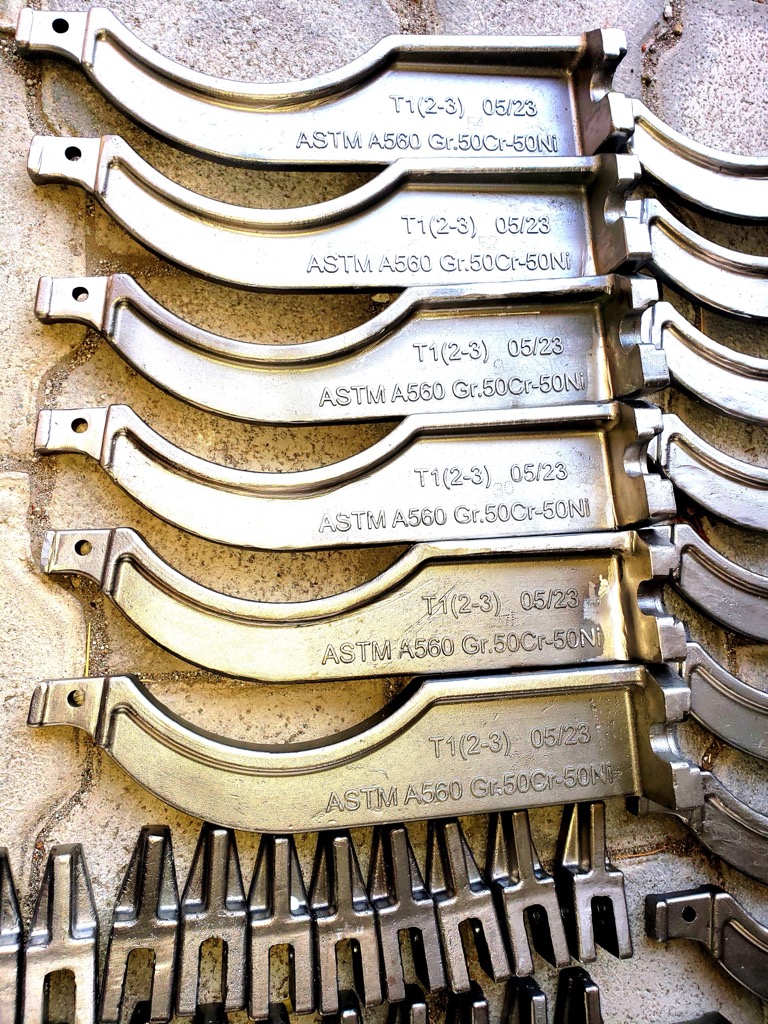

• Materiales Originales: Tubos 5.5625”OD y 4.5”OD, SA-335 P9, Cabezales 5.5625”OD y 4.5”OD SA-234 WP9. Soportes de tubo de pared y techo: ASTM A560 Gr. 50Cr-50Ni.

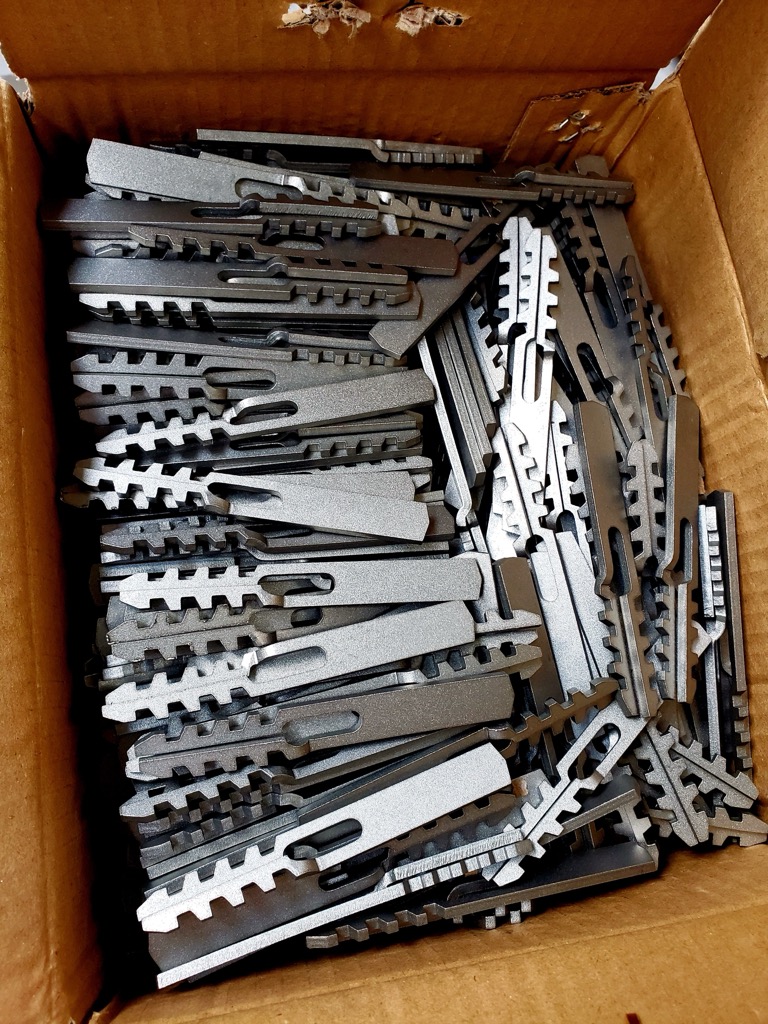

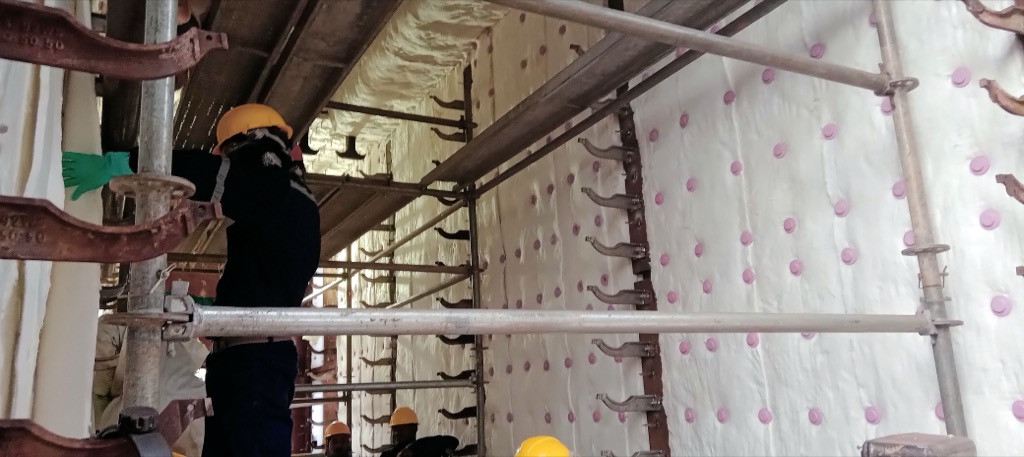

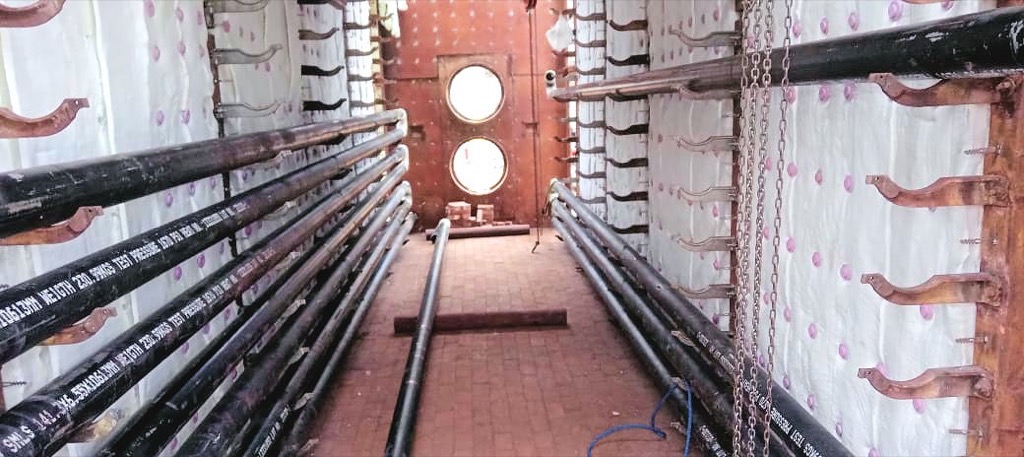

• Solución: Fabricación y reemplazo de nuevos serpentines para la zona de radiación del horno, fabricación y reemplazo de soportes de pared y techo 50Cr-50Ni, reemplazo de aislamiento térmico de zona de radiación.

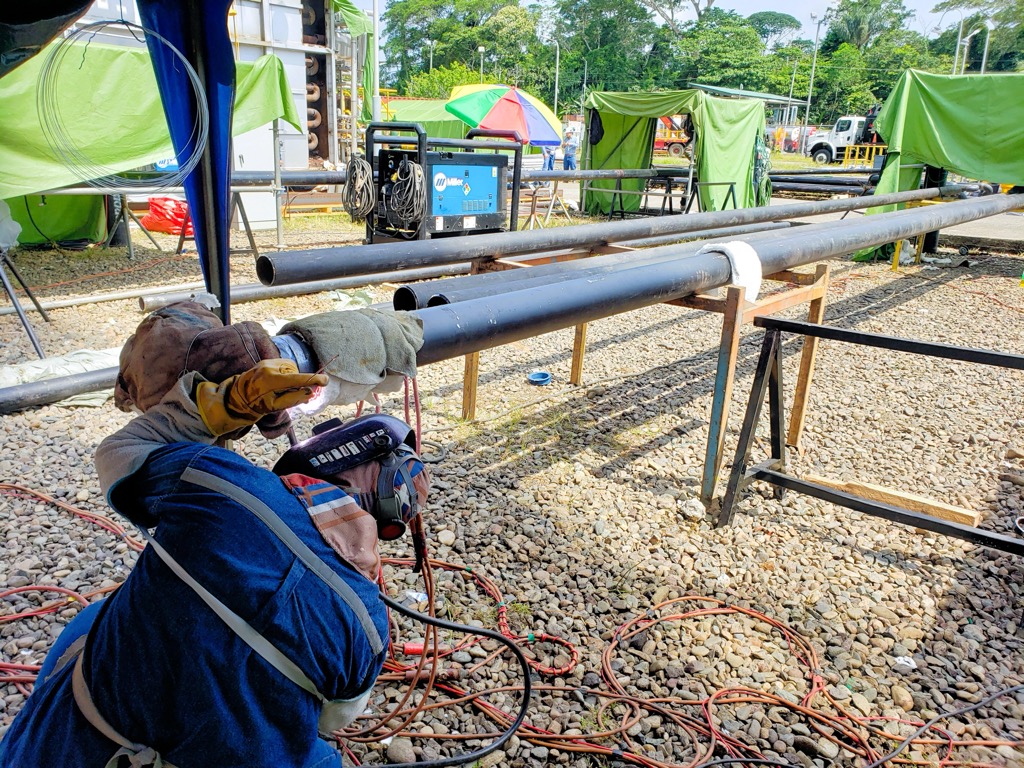

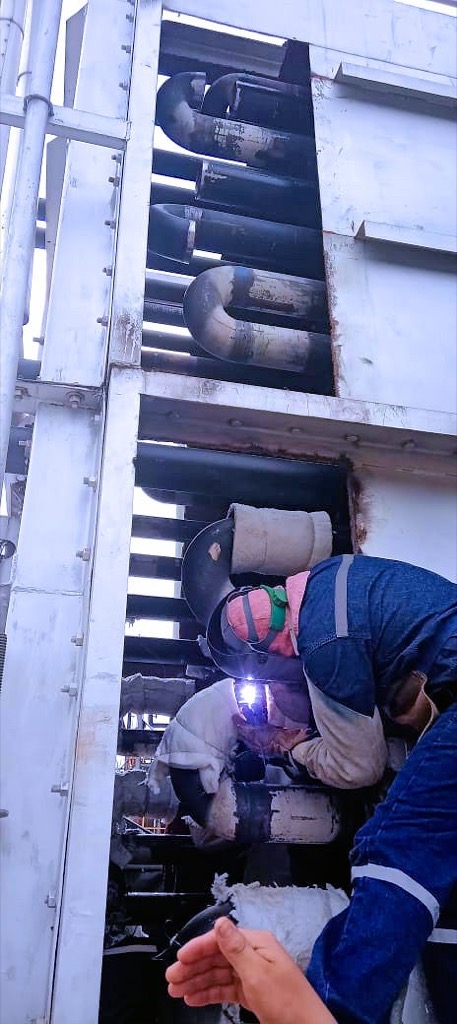

• Alcance: Procedimiento de reparación, planos, ITP, procura de materiales, calificación de WPS’s y soldadores, fabricación y reemplazo de serpentines, soportes de tubos de pared y techo, reemplazo de aislamiento térmico, aseguramiento y control de calidad, PWHT, END.
• Resultado: Retorno seguro de equipo a operación dentro del plazo establecido.
