Diseño y Fabricación de Intercambiadores de Calor Tubo-Carcasa

• Condiciones de Diseño: Presión de diseño: lado carcasa 500psi @ 66ºC, Lado tubos:700 psi @66ºC; Lado Carcasa: 260 psi @ 66ºC, Lado Tubos: 700 psi @ 66ºC.

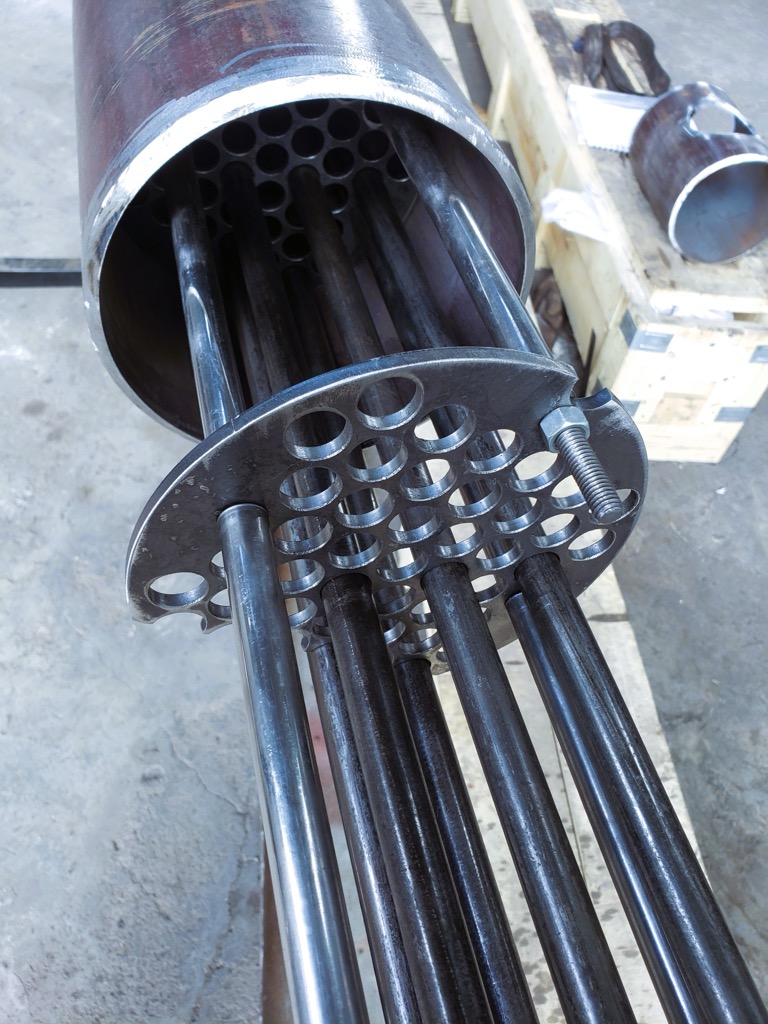

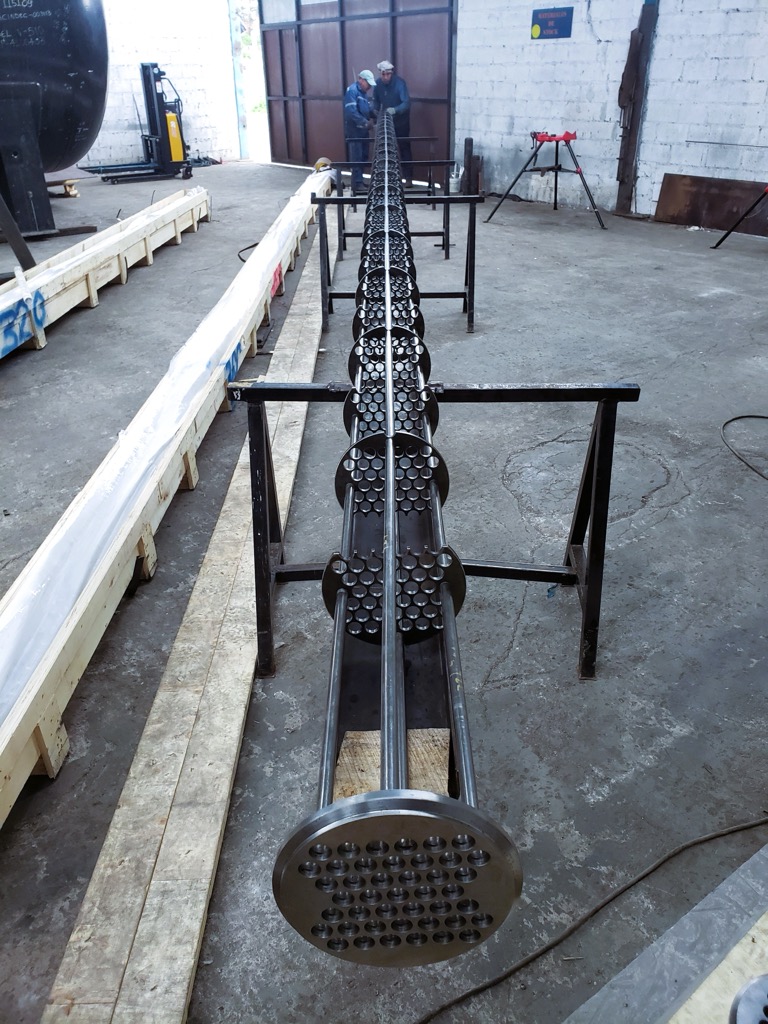

• Dimensiones: 13m x 8”OD, 10m x 0,6m OD, Haz tubular tipo U de 6.4m x 0,3m
• Código de Construcción: ASME BPVC Sec. VIII Div. 1. TEMA

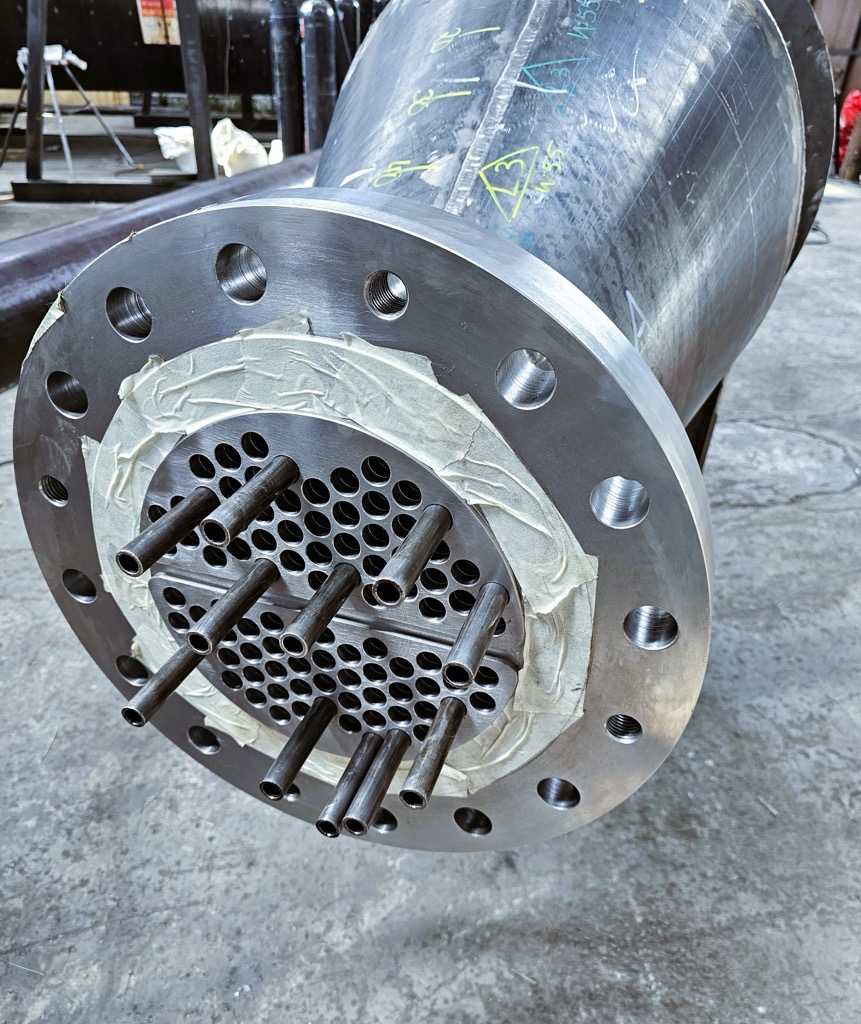

• Materiales: Carcasa y Cabezas SA-516-70, Espejos SA-516-70N, Tubos: SA-179, Casco SA-333 Gr. 6, Bridas: SA-350 LF2 Cl. 1., SA-516-70N.

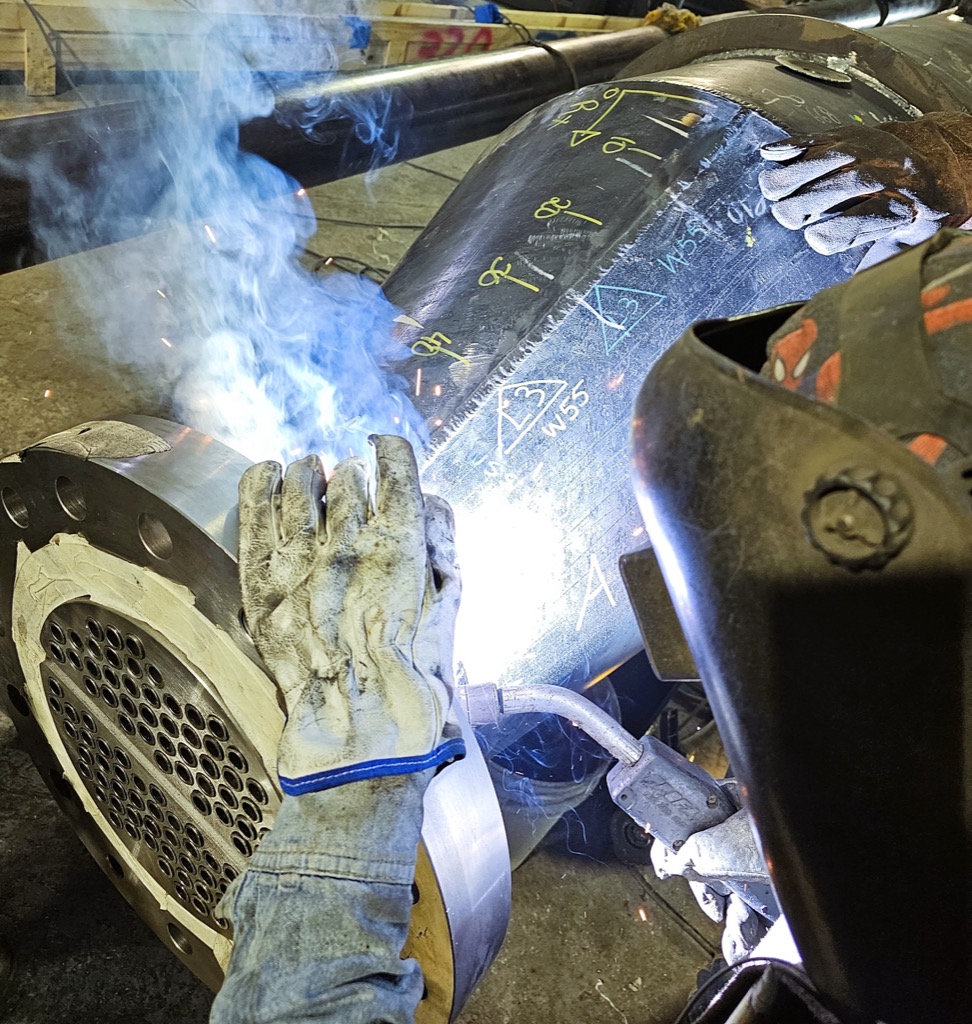

• Alcance: Diseño mecánico, planos, ITP, calificación de WPS’s y soldadores, fabricación, END (RT-1), Prueba de Presión Lado Carcasa y Lado Tubos, Certificación ASME U.
