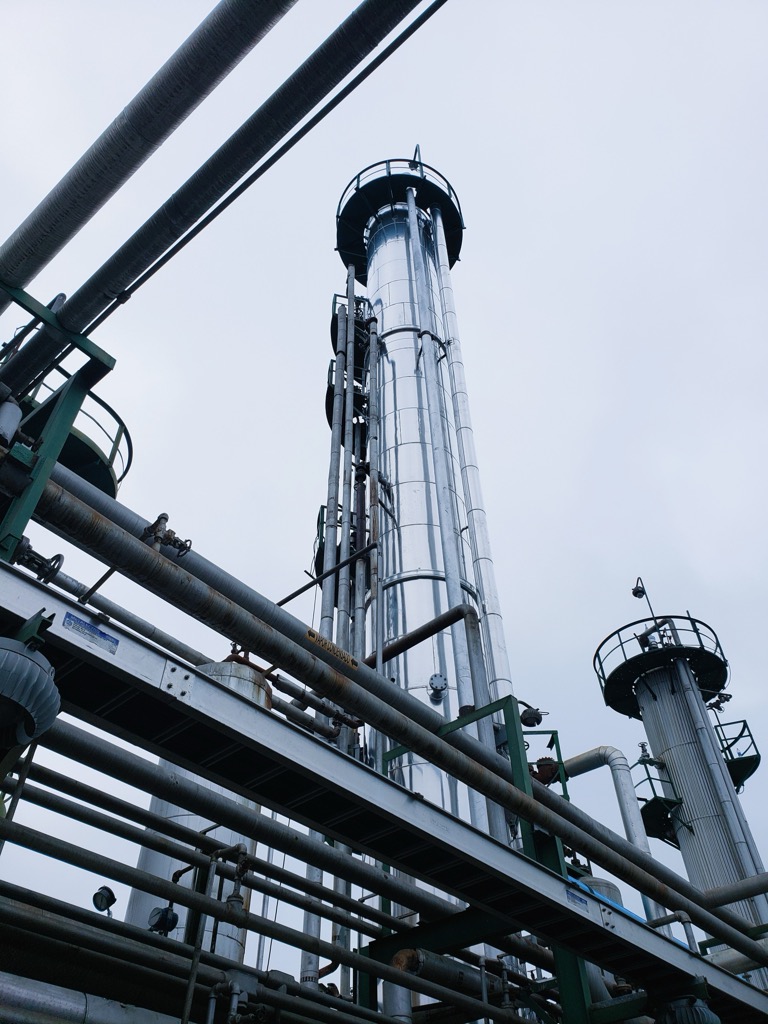

Reparación de Torre de Destilación Atmosférica

• Descripción del Daño: Parte superior de torre con pérdida de espesor uniforme, localizado, pitting y fisuras en varias zonas.
• Mecanismo de Daño: Corrosión por HCI.
• Capacidad: Dimensiones: 70’-6” S/S X 72” OD
• Código de Construcción Original: ASME BPVC Sec. VIII Div. 1.
• Código de Reparación: NBIC Parte 3.
• Materiales Originales: Carcasa y Cabezas SA-285-Gr. C con cladding integral SS410.

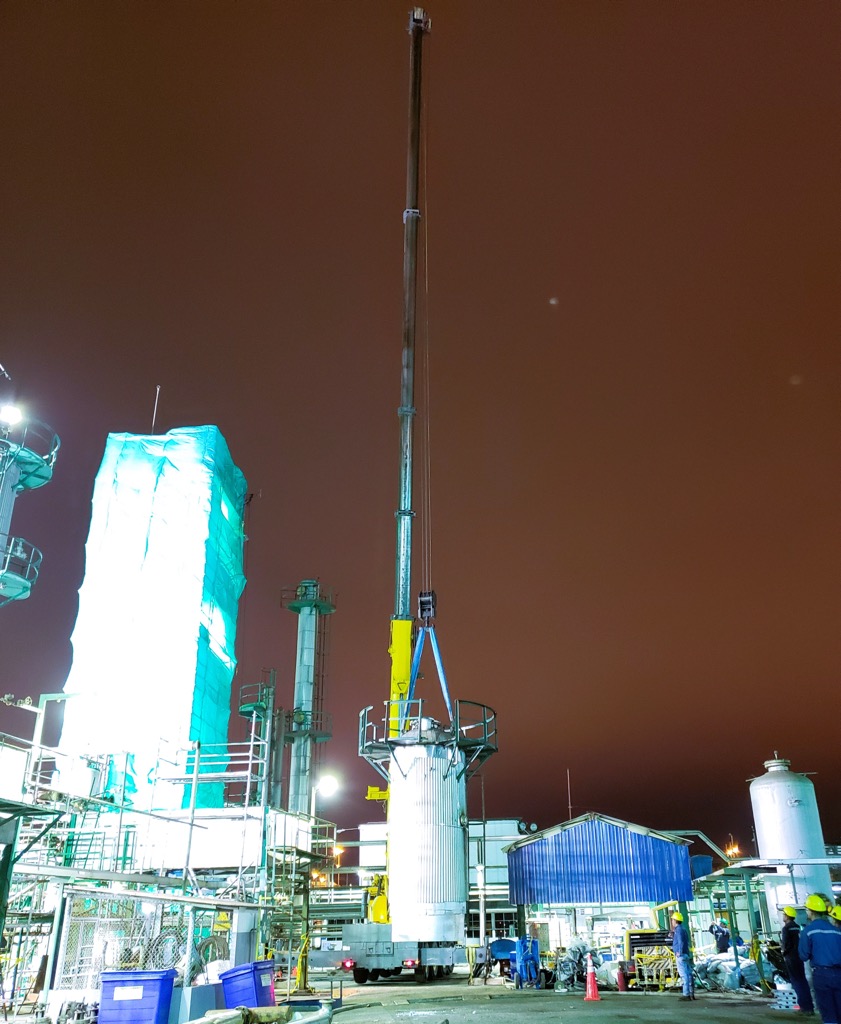

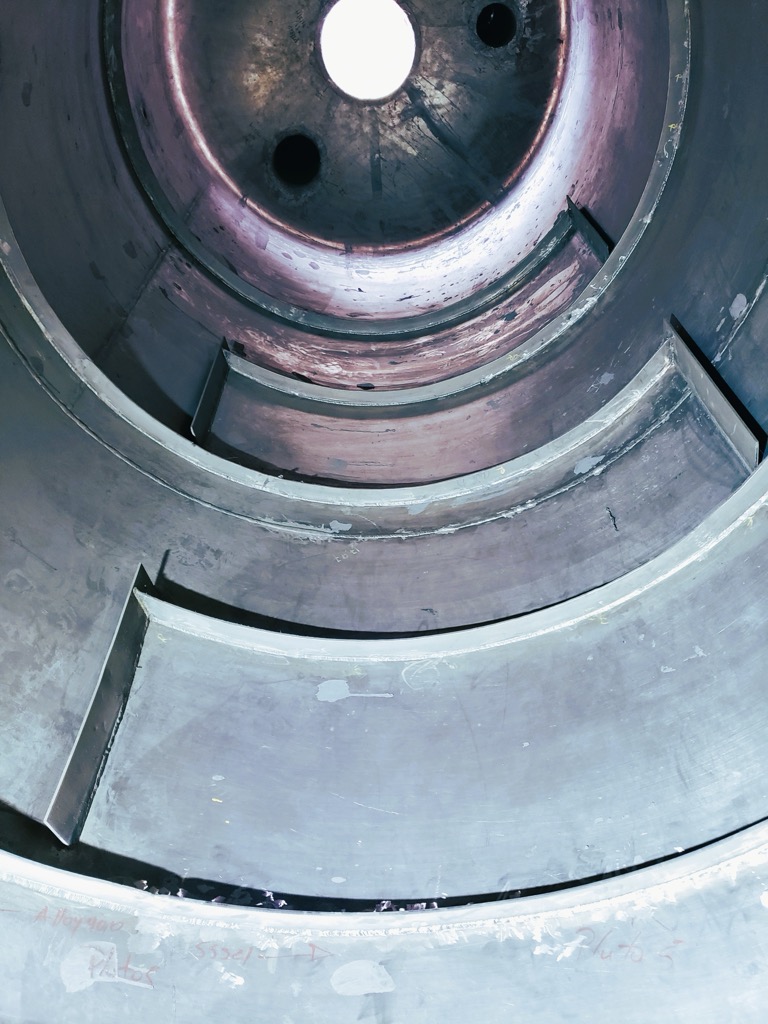

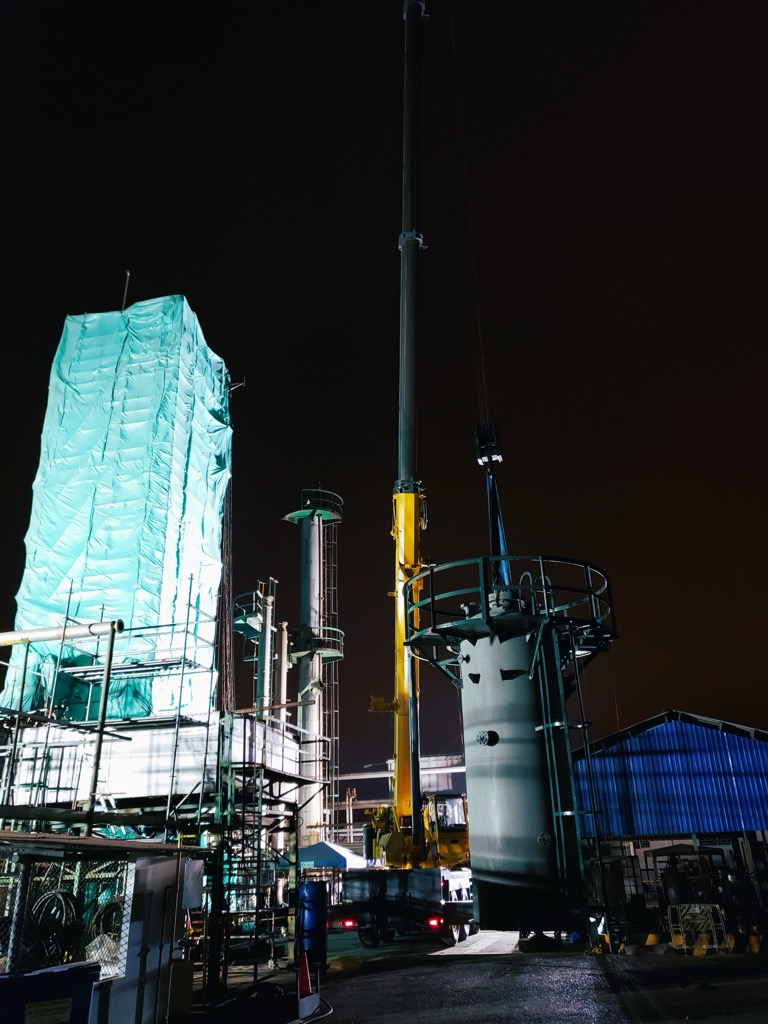

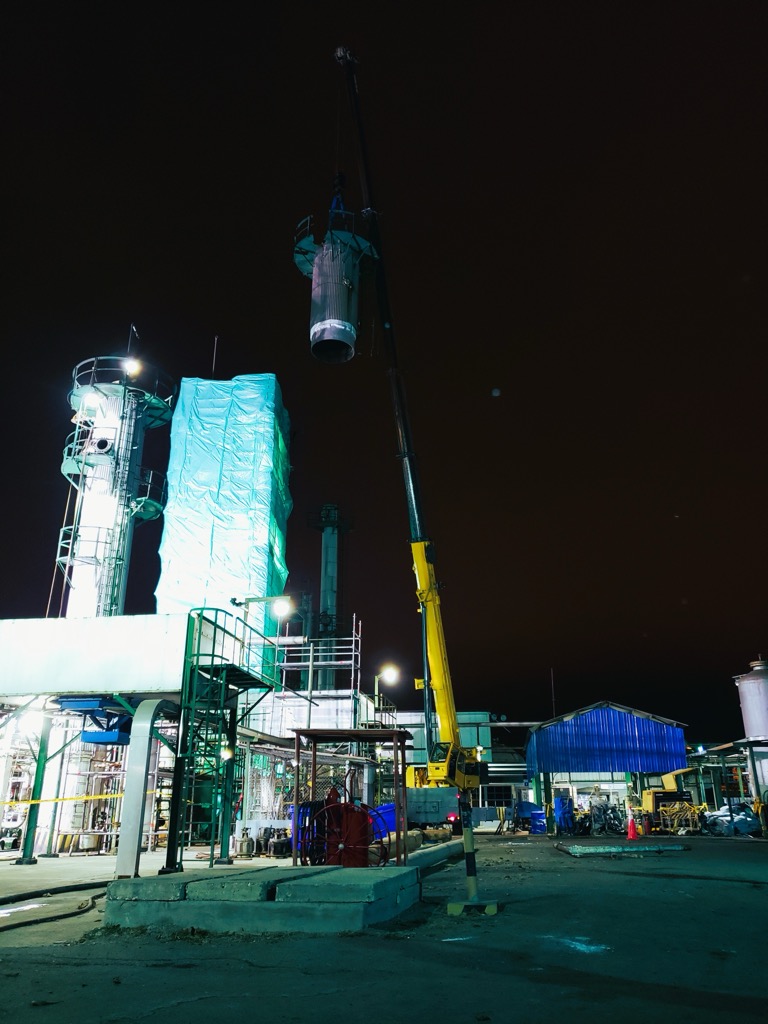

• Solución: Reemplazo de parte superior de torre con material SA-516-70 con cladding integral ALLOY 400 (Monel).

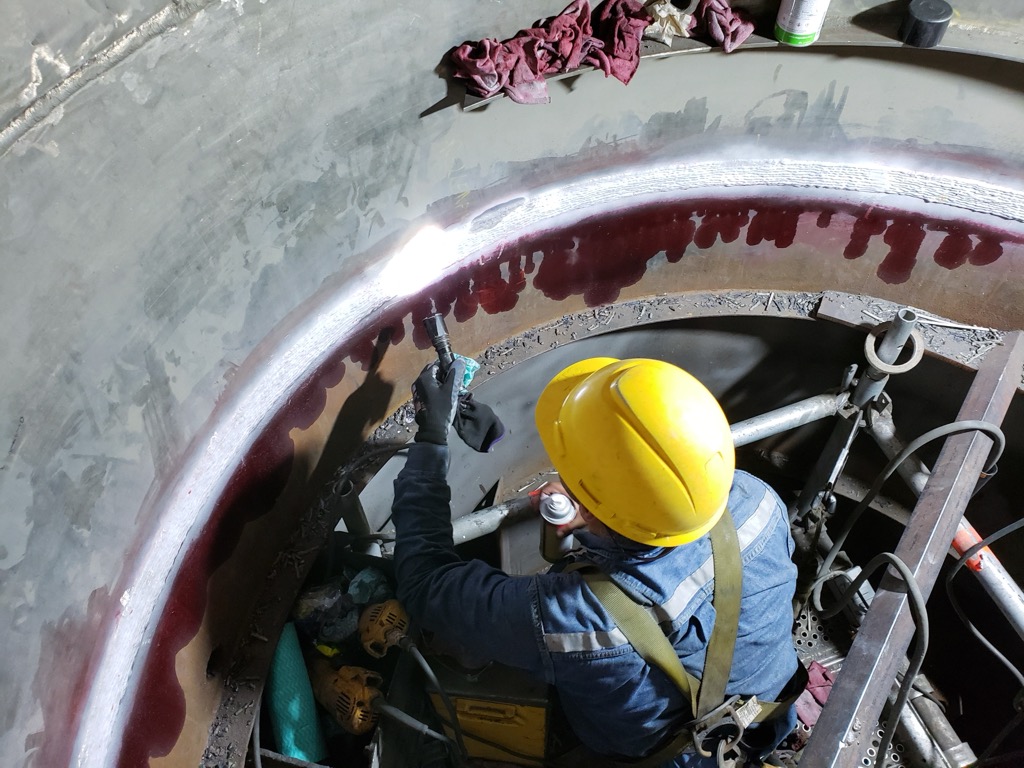

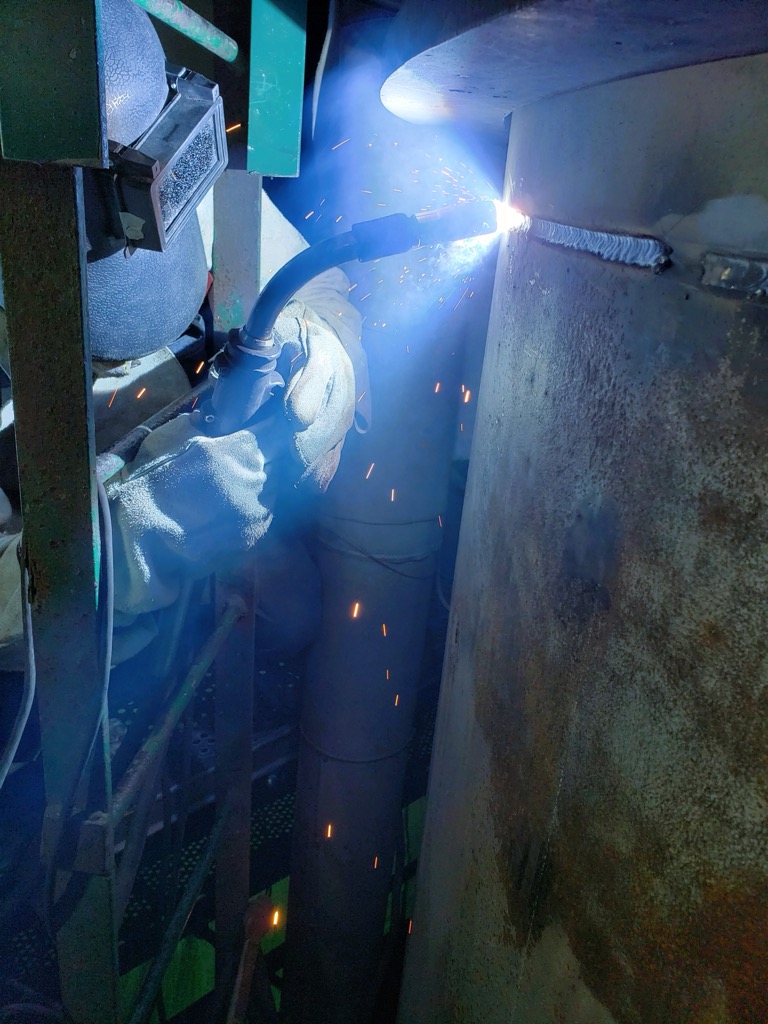

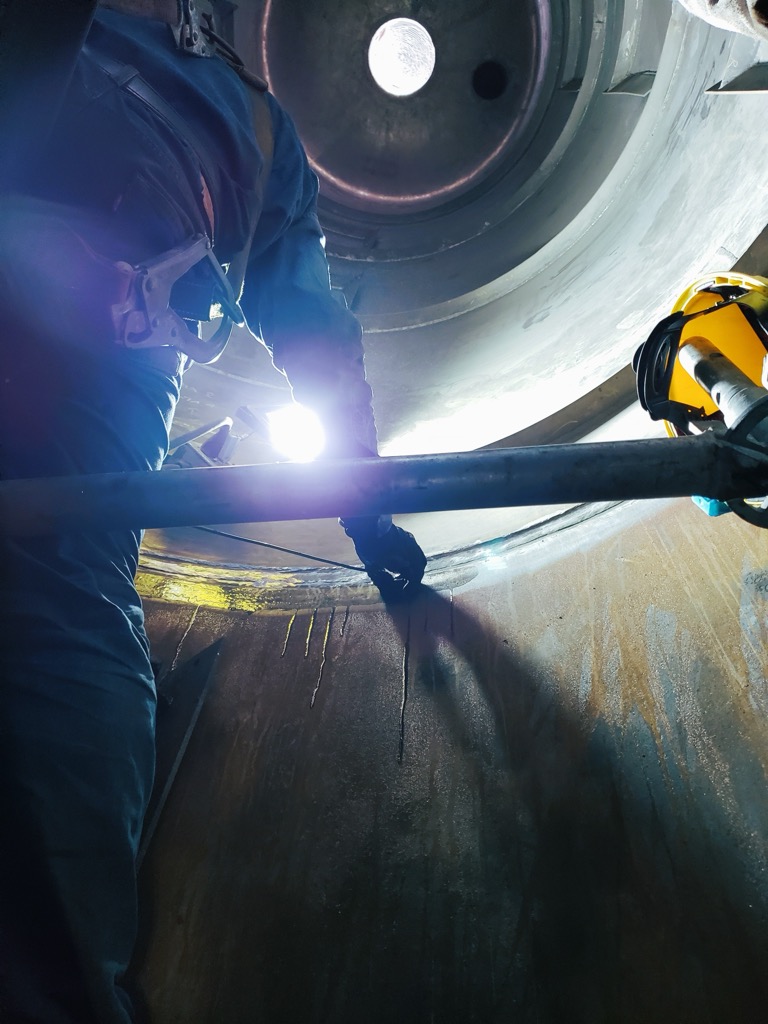

• Alcance: Gestión de Proyecto, Elaboración de procedimiento y planos de reparación para el reemplazo de la parte superior de la torre fabricada por otros, ITP, elaboración y calificación de procedimientos de soldadura (cladding y overlay resistente a la corrosión), calificación de soldadores, END, Bakeout, PWHT, Inspección API-510, Evaluación FFS API 579, Aseguramiento y Control de Calidad.
• Resultado: Retorno seguro del equipo a operación dentro del plazo establecido.
